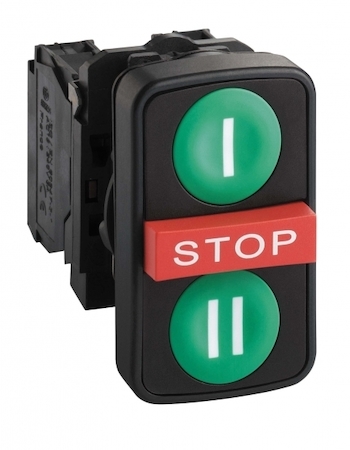

КНОПКА 22ММ ТРОЙНАЯ С МАРКИРОВКОЙ XB5AA731327
Код производителя: XB5AA731327
Производитель: Schneider Electric
Код для заказа: et196942
Серия: Кнопки и лампочки
Характеристики :
- Тип изделия
- Нажимная кнопка (кнопочный выключатель/переключатель) в сборе
- Количество нормально разомкнутых (НО, NO, з) контактов
- 2
- Тип электрического подключения
- Винтовое соединение
- Количество нормально замкнутых (НЗ, NC, р) контактов
- 1
- Степень защиты (IP)
- IP67
- Количество управляющих элементов/позиций
- 3
- Количество переключающих (перекидных) контактов
- 0
- Без самовозврата (с фиксацией)
- Нет
- С передним кольцом
- Да
- Материал переднего кольца
- Пластик
- Цвет переднего кольца
- Черный
- С самовозвратом (без фиксации)
- Да
- С возможностью подсветки
- Нет
- Диаметр отверстия
- 22.5 мм
- Конструкция линзы
- Прямоугольн.
- Тип кнопки
- Высокая
- Цвет кнопки
- Красный + зеленый
- Напряжение питания лампы
- UN В
- Высота отверстия
- UN мм
- Ширина отверстия
- UN мм
Допольнительные характеристики :
- [ui] номинальное напряжение изоляции
- 600 В (степень загрязнения 3) в соответствии с EN 60947-1
- Код совместимости
- XB5
- Момент затяжки
- 0.8-1.2 Н-м в соответствии с EN 60947-1
- Механическая износостойкость
- 1000000 циклы
- [ith] условный тепловой ток на открытом воздухе
- 10 А в соответствии с EN/IEC 60947-5-1
- Материал контактов
- серебряный сплав (Ag/Ni)
- Стойкость к мойке под высоким давлением
- 7000000 паскаль в 55 °C, расстояние: 0.1 м
- Использование контактов
- стандартный контакт
- Изоляционный экран
- нет
- Цвет маркировки
- белая маркировка колпачков толкателей зеленого, красного и черного цветов черная маркировка белого колпачка толкателя
- Прямое размыкание
- с в соответствии с EN/МЭК 60947-5-1 приложение К
- Рабочий ход
- 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
- Рабочая сила
- 3.5 Н Н.З. изменение коммутационного состояния 3.8 Н Н.О. изменение коммутационного состояния
- Параметры управляющего устройства
- красный выступающий, STOP (белый) зеленый потайной, II (белый)
- Электрическая износостойкость
- 1000000 циклы, AC-15, 2 А в 230 В, производительность
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с EN 60947-1
- Стандарты
- EN/IEC 60947-5-4 JIS C8201-5-1 CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60947-1 UL 508 JIS C8201-1
- Рабочая температура
- -25-70 °C
- Виброустойчивость
- 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
- Класс защиты от поражения электр. током
- класс II в соответствии с IEC 61140
- Степень защиты nema
- NEMA 13 NEMA 4X
- Степень защиты ip
- IP67 в соответствии с IEC 60529 IP69 в соответствии с IEC 60529 IP69K
- Сертификаты
- LROS (Lloyds register of shipping) внесен в список UL RINA BV DNV GL CSA
- Степень защиты ik
- IK05 в соответствии с IEC 50102
- Температура окружающей среды при хранении
- -40-70 °C
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Информация об исключениях по регламенту rohs
- да
- Не содержит ртути
- да
- Экологическая отчетнсть
- ENVPEP1710010EN
- Статус устойчивого продукта
- Грин Премиум продукция
- Регламент rohs китая
- X
- Профиль кругооборота
- ENVEOLI1710010EN
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Не содержит токсичных тяжелых металлов
- да
- Не содержит особо опасных веществ согласно декларации reach
- да
- Тип контактов
- 2 Н.О. + 1 Н.З.
- Материал крепежной основы
- пластик
- Материал окантовки
- dark grey plastic
- Монтажный диаметр
- 22 мм
- Форма головки сигнального блока
- прямоугольный
- Тип рукоятки
- с возвратом
- Параметры управляющего устройства
- 2 потайных толкателя кнопки - 1 выступающий в центре STOP
- Работа контактов
- медленное размыкание
- Описание управляющего устройства
- зеленый ''I'' - зеленый ''II'' - красный ''STOP''
- Тип головки
- standard
- Серия продукта
- Harmony XB5
- Краткое название устройства
- XB5
- Комплектация изделия
- механизм в сборе
- Тип продукта
- triple-headed push-button
